※ 澆封防爆：防止火花產生，更加穩定可靠；
※ 開閥方式：手動復位，避免事故發生；
※ 保持方式：能在開閥與關閥狀態下穩定工作即雙穩態；
※ 關閥方式：斷電自動關閥、外控信號自動手動關閥；
※ 關閥速度：1秒之內可切斷氣源；
※ 獨立式泄壓：在閥門前后壓差過大情況下，打開泄壓閥后可打開閥門，避免燃氣排向大氣消除安全隱患；
※ 零壓差關閥：閥門可在前后壓差為0情況下實現關閥動作，避免微泄漏時閥門不動作；
※ 密封形式：采用多級密封形式；
※ 密封特點：壓力越大密封越緊，可保閥門多工況下穩定工作；
※ 動作可靠：可保持10年以上有效動作。
產品特點：
※ 澆封防爆：防止火花產生，更加穩定可靠；
※ 開閥方式：手動復位，避免事故發生；
※ 保持方式：能在開閥與關閥狀態下穩定工作即雙穩態；
※ 關閥方式：斷電自動關閥、外控信號自動手動關閥；
※ 關閥速度：1秒之內可切斷氣源；
※ 獨立式泄壓：在閥門前后壓差過大情況下，打開泄壓閥后可打開閥門，避免燃氣排向大氣消除安全隱患；
※ 零壓差關閥：閥門可在前后壓差為0情況下實現關閥動作，避免微泄漏時閥門不動作；
※ 密封形式：采用多級密封形式；
※ 密封特點：壓力越大密封越緊，可保閥門多工況下穩定工作；
※ 動作可靠：可保持10年以上有效動作。
產品選型表：
| 通 徑 | 連接方式 | 閥體材質 | 工作壓力（MPa） | 輸入電壓 | |||||
| 鋁合金 | 鑄鋼 | 0.05 | 0.1 | 0.4 | 0.6 | 220V | 24V | ||

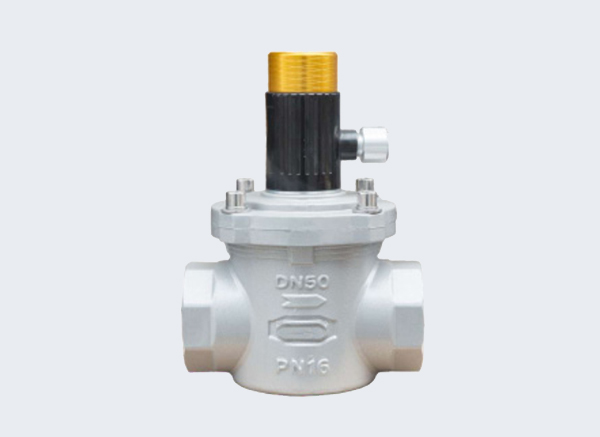

| DN15 | 螺紋 | ● | ○ | ● | ● | ○ | ○ | ● | ● |
| DN20 | ● | ○ | ● | ● | ○ | ○ | ● | ● | |
| DN25 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN32 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN40 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN50 | ● | ○ | ● | ● | ● | ● | ● | ● | |

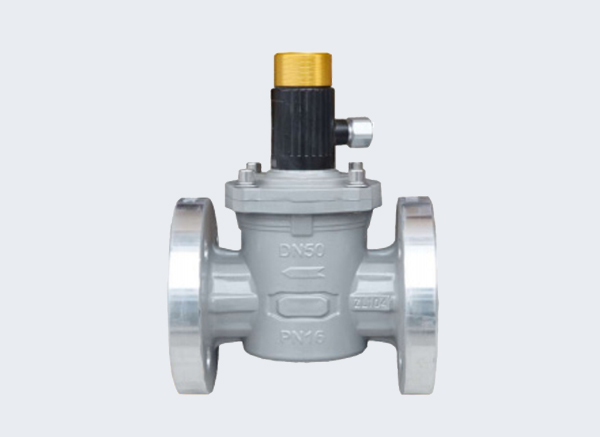

| DN25 | 法蘭 | ● | ○ | ● | ● | ● | ● | ● | ● |
| DN32 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN40 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN50 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN65 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN80 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN100 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN150 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN200 | ● | ○ | ● | ● | ● | ● | ● | ● | |
| DN250 | ○ | ● | ● | ● | ● | ● | ● | ● | |
| DN300 | ○ | ● | ● | ● | ● | ● | ● | ● | |
| DN350 | ○ | ● | ● | ● | ● | ● | ● | ● | |
| DN400 | ○ | ● | ● | ● | ● | ● | ● | ● | |
| DN450 | ○ | ● | ● | ● | ● | ● | ● | ● | |
| DN500 | ○ | ● | ● | ● | ● | ● | ● | ● | |
外型安裝尺寸表：
| 螺紋 | 公稱直徑 mm | 管螺紋 | 外形尺寸mm | |||
| A（長） | B（寬） | C（高） | / | |||
| DN15 | G1/2" | 65 | 30 | 96 | / | |
| DN20 | G3/4" | 70 | 33 | 101 | / | |
| DN25 | G1" | 120 | 96 | 210 | / | |
| DN32 | G11/4" | 120 | 96 | 210 | / | |
| DN40 | G11/2" | 140 | 115 | 231 | / | |
| DN50 | G2" | 193 | 131 | 237 | / | |
| 螺紋 | 公稱直徑 mm | 外形尺寸mm | 法蘭尺寸mm | |||
| A(長) | B(寬) | C(高) | 中心孔距 | 螺栓孔徑 | ||
| DN25 | 165 | 96 | 243 | ?85 | 4-?14 | |
| DN32 | 165 | 96 | 251 | ?100 | 4-?18 | |
| DN40 | 190 | 265 | 135 | ?110 | 4-?18 | |
| DN50 | 216 | 165 | 291 | ?125 | 4-?18 | |
| DN65 | 241 | 185 | 312 | ?145 | 4-?18 | |
| DN80 | 254 | 200 | 347 | ?160 | 4-?18 | |
| DN100 | 305 | 250 | 399 | ?190 | 8-?18 | |
| DN150 | 444 | 343 | 484 | ?240 | 8-?22 | |
| DN200 | 550 | 436 | 568 | ?295 | 8-?22 | |
| DN250 | 635 | 540 | 630 | ?355 | 12-?22 | |
| DN300 | 749 | 653 | 718 | ?410 | 12-?22 | |
| DN350 | 840 | 520 | 840 | ?470 | 16-?26 | |
| DN400 | 950 | 590 | 1080 | ?525 | 16-?30 | |
| DN450 | 1092 | 640 | 1100 | ?585 | 20-?33 | |
| DN500 | 1160 | 700 | 1180 | ?650 | 20-?33 | |
備注：CJ/T394-2018閥體結構長度
※ 適用氣體：天然氣、石油液化氣、人工煤氣等；
※ 額定電壓：A型為AC220V；B型為AC220V或DC24V
※ 功率：A型待機1W，動作1W；B型直流待機0W，動作15W，B型交流待機0W，動作83W
※ 輸入方式：A型無源控制信號接入；B型通電關閉(不能長期通電)
※ 切斷時間：<1秒
※ 工作溫度(環境)：-20℃~60℃
※ 相對濕度：≤95%RH
※ 工作壓力：≤0.6MＰa(具體見銘牌)
※ 公稱壓力： 1.6 MPa
※ 防爆標志：ExmbII T6 Gb(澆封型)
※ 電纜長度：1米
※ 密封材質：丁腈橡膠
※ 閥體材質：鋁合金
※ 執行標準：GB3836.1-2021、GB3836.9-2021、CJ/T394-2018
